Il Protocollo IPv4:
Struttura del Datagramma e Header

Versione, IHL, ToS, TTL, checksum, indirizzi: ogni campo dell'header IPv4 spiegato a fondo, con un diagramma interattivo a 32 bit e un caso reale catturato con Wireshark.

📦 Networking 💡 Livello intermedio ⏱ ~25 minuti 🖱 Diagramma interattivo 🗓 2026
1

Dove si colloca IPv4

Il modello TCP/IP e il concetto di PDU

Ogni comunicazione in rete passa attraverso più livelli, ciascuno con un compito preciso. Il modello TCP/IP ne definisce quattro: Applicazione (i programmi che usiamo, es. browser, client email), Trasporto (consegna affidabile o veloce dei dati, TCP/UDP), Internet (instradamento tra reti diverse) e Accesso alla rete (trasmissione fisica sul cavo o sul Wi-Fi).

A ogni livello, l'unità di dati scambiata ha un nome diverso — si parla di PDU, Protocol Data Unit: segmento a livello Trasporto, datagramma a livello Internet, frame a livello di accesso alla rete.

📨
Segmento
PDU del livello Trasporto. Prodotto da TCP o UDP.
📦
Datagramma
PDU del livello Internet. È l'unità con cui lavora IPv4 — l'oggetto di questa guida.
🔌
Frame
PDU del livello Accesso alla rete. Trasporta il datagramma sul mezzo fisico.
💡
Il ruolo di IPv4 IPv4 opera al livello Internet: incapsula i dati in datagrammi e si occupa dell'instradamento tra reti diverse attraverso i router. Non garantisce la consegna né l'ordine dei pacchetti — di quello si occupano i livelli superiori (TCP). Il suo compito è uno solo: far arrivare ogni datagramma a destinazione, scegliendo il percorso tra i router.
2

Cos'è IPv4 e il datagramma

Origini, indirizzamento, struttura in due parti

Internet Protocol versione 4 nasce nel 1983 come protocollo di rete per ARPANET, l'antenato militare/accademico di Internet. Da allora è diventato il fondamento su cui è cresciuta tutta la rete globale.

Ogni dispositivo connesso riceve un indirizzo IP a 32 bit, scritto in notazione decimale puntata per renderlo leggibile — ad esempio 192.168.1.1. Con 32 bit disponibili si ottengono circa 4,3 miliardi di combinazioni possibili: un numero enorme nel 1983, oggi insufficiente per miliardi di smartphone, sensori IoT e dispositivi connessi (ne parliamo nella Sezione 8).

Il datagramma — l'unità di trasmissione di IPv4 — è composto da due parti distinte:

HEADER
Informazioni di controllo — 20 a 60 byte
PAYLOAD
Dati utili — es. un segmento TCP o UDP

L'header è la "busta" del datagramma: contiene tutte le informazioni che servono ai router per instradarlo correttamente, senza che nessuno debba aprire il payload (il contenuto vero e proprio). È esattamente l'header — campo per campo — il cuore di questa guida.

3

Struttura generale del datagramma

Dimensione variabile: 20-60 byte di header

L'header IPv4 non ha una dimensione fissa. Il suo minimo è 20 byte — cioè 5 "parole" da 32 bit ciascuna — quando non sono presenti campi opzionali. Può arrivare fino a un massimo di 60 byte quando vengono aggiunte opzioni (usate raramente nel traffico Internet moderno, più comuni in contesti di rete specifici come diagnostica o sicurezza).

Il payload, invece, trasporta i dati del livello superiore — tipicamente un segmento TCP o UDP — e la sua dimensione varia in base a cosa deve essere trasmesso.

🧱
Perché l'header è "a parole da 32 bit" IPv4 organizza l'header in righe di 32 bit (4 byte) per renderlo facile da elaborare dall'hardware di rete: ogni router legge l'header un blocco di 32 bit alla volta. Nella Sezione 4 vedremo esattamente come sono divisi questi blocchi, campo per campo — con un diagramma su cui puoi cliccare.
4

Campi dell'header — parte 1

Versione, IHL, ToS, Lunghezza totale — clicca un campo per i dettagli

Da qui in avanti l'header viene esplorato campo per campo, riga per riga (ogni riga = 32 bit). Il diagramma sotto è interattivo e resta uguale per tutta la guida: clicca o tocca un campo qualsiasi — anche di sezioni successive — per leggerne la spiegazione nel pannello sotto.

Riga 1 — 32 bit
Versione4 bit
IHL4 bit
ToS8 bit
Lunghezza totale16 bit
Riga 2 — 32 bit
Identificazione16 bit
Flags3 bit
Fragment Offset13 bit
Riga 3 — 32 bit
TTL8 bit
Protocollo8 bit
Checksum header16 bit
Riga 4 — 32 bit
Indirizzo IP sorgente32 bit
Riga 5 — 32 bit
Indirizzo IP destinazione32 bit

👆 Clicca un campo del diagramma per leggere qui la sua spiegazione.

Le 5 righe da 32 bit qui sopra formano i 20 byte dell'header minimo (senza opzioni) — vedi Sezione 3.

Versione (4 bit)

Indica la versione del protocollo IP utilizzata. Per IPv4 questo valore è sempre 4 — è il primo campo che ogni router legge per sapere come interpretare tutto il resto dell'header.

IHL — Internet Header Length (4 bit)

Specifica la lunghezza dell'header in unità da 32 bit (parole). Il valore minimo è 5, che corrisponde a 5 × 32 bit = 20 byte, cioè l'header senza opzioni. Se sono presenti opzioni, IHL sale di conseguenza.

ToS — Type of Service (8 bit)

Definisce la priorità e la qualità del servizio (QoS) richiesta per il datagramma. Serve, ad esempio, a dare precedenza al traffico voce o video in tempo reale rispetto a una semplice email, che può tollerare ritardi maggiori senza conseguenze percepibili.

Lunghezza totale (16 bit)

Indica la dimensione totale del datagramma — header più dati — espressa in byte. Con 16 bit disponibili, il valore massimo rappresentabile è 65.535 byte: è il limite teorico di dimensione di un singolo datagramma IPv4.

5

Campi dell'header — parte 2

Identificazione, Flags, Fragment Offset, TTL

Questo gruppo di campi gestisce un problema concreto: non tutte le reti che un datagramma attraversa accettano pacchetti della stessa dimensione massima (MTU, Maximum Transmission Unit). Quando un datagramma è troppo grande per la rete successiva, va frammentato — diviso in pezzi più piccoli che il destinatario dovrà poi riassemblare.

Identificazione (16 bit)

Un numero univoco assegnato a ogni datagramma dal mittente. Se il datagramma viene frammentato lungo il percorso, tutti i frammenti mantengono lo stesso numero di Identificazione: è così che il destinatario sa quali pezzi appartengono allo stesso datagramma originale, per riassemblarli correttamente.

Flags (3 bit)

Tre bit che controllano la frammentazione. I due rilevanti sono DF (Do Not Fragment: il datagramma non deve essere frammentato — se non passa, viene scartato e il mittente avvisato) e MF (More Fragments: indica se esistono altri frammenti dopo questo, oppure se è l'ultimo pezzo).

Fragment Offset (13 bit)

Indica la posizione di questo frammento all'interno del datagramma originale, espressa in unità di 8 byte. È il "numero di pagina" che permette al destinatario di rimettere i frammenti nell'ordine giusto, anche se arrivano in disordine.

TTL — Time To Live (8 bit)

Un contatore che parte da un valore impostato dal mittente e viene decrementato di 1 a ogni hop (ogni router attraversato). Quando arriva a 0, il datagramma viene scartato. Serve a evitare che un pacchetto, per un errore di instradamento, circoli all'infinito in un loop tra router — senza TTL, una rete con un loop di routing si intaserebbe rapidamente di pacchetti "fantasma" che non arriveranno mai a destinazione.

⚠️
Un dettaglio spesso sottovalutato Il TTL è anche il principio su cui si basa il comando traceroute/tracert: inviando pacchetti con TTL crescente (1, 2, 3…) si forza ogni router del percorso a scartarli e a rispondere con un messaggio di errore, rivelando così l'intero percorso fino a destinazione.
6

Campi dell'header — parte 3

Protocollo, Checksum, Indirizzo sorgente e destinazione

Protocollo (8 bit)

Indica quale protocollo di livello superiore è contenuto nel payload del datagramma, così il destinatario sa a chi "consegnare" i dati una volta tolto l'header. I valori più comuni: TCP = 6, UDP = 17, ICMP = 1 (il protocollo usato, tra l'altro, dal comando ping).

Checksum header (16 bit)

Un valore di controllo calcolato sul solo header (non sui dati del payload) per verificarne l'integrità. Va ricalcolato a ogni hop, perché il campo TTL cambia a ogni passaggio attraverso un router — e quindi anche il checksum, che dipende da tutto il contenuto dell'header, deve essere aggiornato di conseguenza.

Indirizzo IP sorgente (32 bit)

L'indirizzo IP del dispositivo che ha generato il datagramma — il mittente.

Indirizzo IP destinazione (32 bit)

L'indirizzo IP del dispositivo a cui il datagramma è destinato — il destinatario finale. Sono questi due campi, insieme, che ogni router usa per decidere su quale interfaccia di rete instradare il pacchetto.

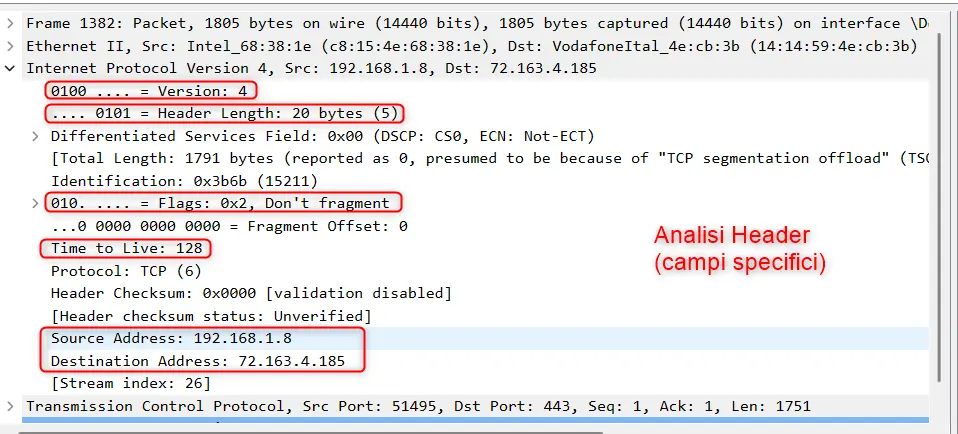

Header IPv4 di un pacchetto reale catturato con Wireshark, con i campi Protocollo, Checksum, indirizzo sorgente e destinazione evidenziati
📸 Un pacchetto IPv4 reale catturato con Wireshark — gli stessi campi descritti sopra, visibili nel traffico di rete effettivo.
7

Funzioni chiave dei campi

Perché contano davvero, in sintesi

Dopo aver visto ogni campo singolarmente, è utile rivedere a cosa serve ciascun gruppo nel funzionamento reale della rete:

Gruppo di campiFunzione chiave
Versione + IHLPermettono a ogni router l'interpretazione corretta della struttura del pacchetto, prima ancora di leggerne il contenuto.
ToS / DSCPGestisce la priorità del traffico — fondamentale per servizi sensibili al ritardo come VoIP e streaming in diretta.
Identificazione, Flags, Fragment OffsetPermettono la trasmissione su reti con MTU diverse, suddividendo e poi riassemblando correttamente i dati.
TTLPreviene la congestione della rete eliminando pacchetti intrappolati in loop di instradamento (deve essere >1: un TTL a 0 non sopravvive nemmeno al primo hop).
ProtocolloInstrada i dati al livello corretto a destinazione: TCP, UDP o ICMP, secondo il servizio richiesto.
8

Limiti di IPv4 ed evoluzione a IPv6

Perché esiste un protocollo "successivo"

IPv4 sostiene la rete globale da oltre 40 anni, ma la sua architettura — pensata negli anni '80 — mostra limiti diventati via via più evidenti con la crescita di Internet. Il modo più diretto per capirlo è confrontare l'header campo per campo con quello del suo successore:

IPv4 Header
Versione
IHL
Type of Service
Total Length
Identification
Flags
Fragment Offset
Time to Live
Protocol
Header Checksum
Source Address
Destination Address
Options
Padding
IPv6 Header
Versione
Traffic Class
Flow Label
Payload Length
Next Header
Hop Limit
Source Address
Destination Address
Nome mantenuto da IPv4 a IPv6
Campo non presente in IPv6
Nome e/o posizione cambiati in IPv6
Campo nuovo in IPv6

Nota: gli indirizzi sorgente/destinazione sono disegnati più "alti" nello schema IPv6 solo per rendere visivamente la differenza di dimensione — 128 bit contro 32 bit, non sono in scala bit-per-bit con le altre righe.

⚠️ I limiti di IPv4
  • Esaurimento degli indirizzi: ~4,3 miliardi di combinazioni, insufficienti per i miliardi di dispositivi IoT connessi oggi.
  • Header complesso: campi opzionali e frammentazione rallentano l'elaborazione da parte dei router moderni.
🚀 La risposta: IPv6
  • Indirizzi a 128 bit: spazio di indirizzamento praticamente illimitato.
  • Header semplificato e di dimensione fissa (40 byte): elaborazione più rapida da parte dei router.
  • Coesistenza con IPv4 durante la lunga fase di transizione globale, ancora in corso.
Confronto illustrato tra Internet del 1983 — terminale, modem acustico, mainframe — e Internet di oggi, con smartphone, smartwatch, auto connesse e dispositivi smart home
🕰️ Da ARPANET ai dispositivi IoT: lo stesso protocollo, 40 anni di crescita.

Il ruolo di IPv4, oggi e domani

🏛️
Pilastro storico
IPv4 sostiene la rete globale da oltre 40 anni.
🔍
Conoscenza essenziale
Comprendere l'header è fondamentale per networking e sicurezza.
🔮
Futuro IPv6
IPv6 è il futuro, ma IPv4 resta largamente in uso.
